目标分析

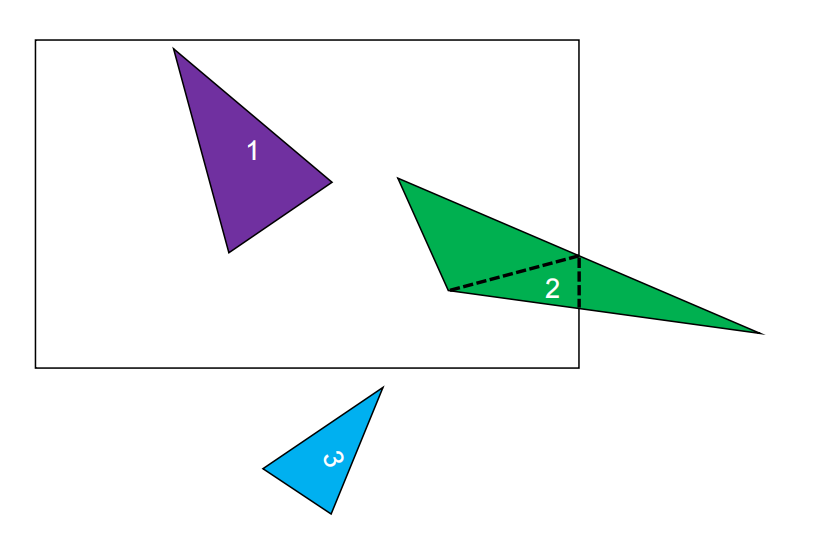

分析对于一个Mesh的一次Draw调用，其中的三角形会产生以下三种情况

图-1

1.三角形在可视范围内，顶点都保留
2.三角形在与视范围相交，去掉外围点，产生新点
3.三角形不在可视范围内，丢弃所有顶点

Sutherland-Hodgman算法

也叫逐边剪裁法，该算法采用了分割处理、逐边剪裁的方法

算法思想（二维）
一次用窗口的一条边所在直线裁剪多边形，循环多次；
每次，构造一个空的点数组DST；原数组为SRC

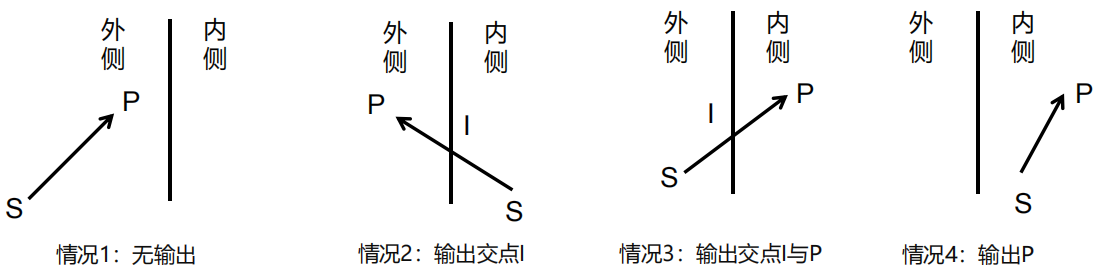

每次，所有顶点从0号开始，作为S点，S后面的点为P点，依次进行测试，结果输出点到DST，剪裁原则如下：

图-2

Sutherland-Hodgman算法举例演示（1）

输入0-1-2考察右侧边

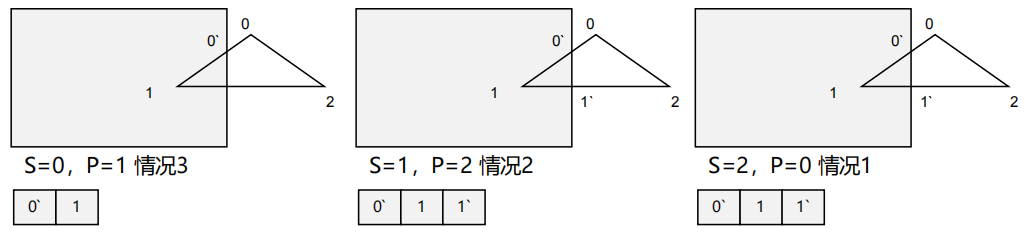

图-3

如法炮制考察剩余三边后，输出三角形0`-1-1`的点

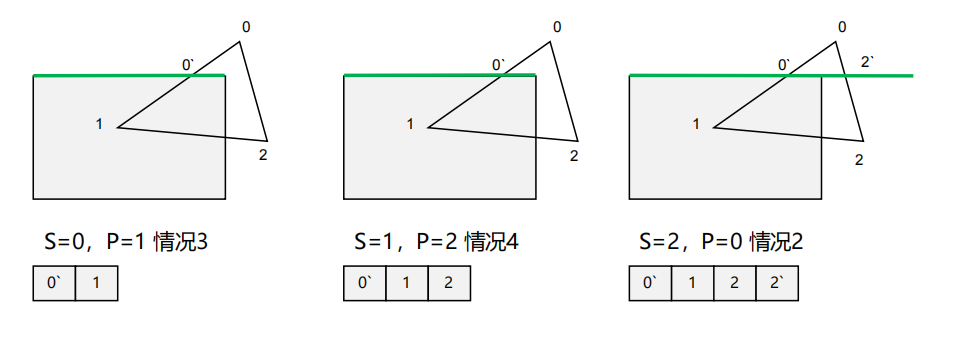

Sutherland-Hodgman算法举例演示（2）

输入0-1-2考察上侧边

图-4

如法炮制考察剩余三边后，输出0`-1-2-2`

输入0`-1-2-2`考察右侧边

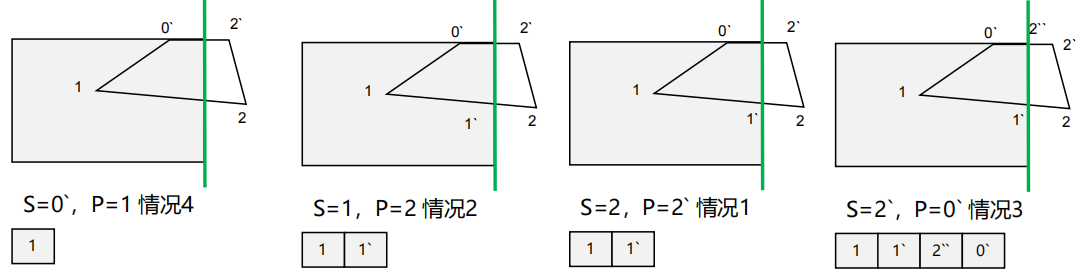

图-5

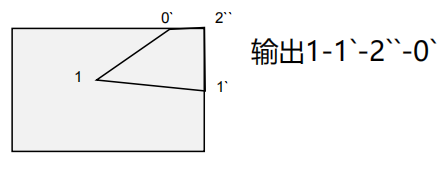

如法炮制考察剩余三边后，输出1-1`-2``-0`

对其他两条边如法炮制，最终可以获得下方所示数组：

图-6

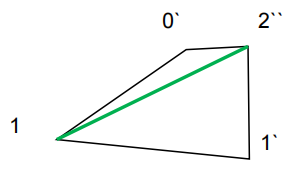

接下来进行三角形重建：永远以数组第一个顶点为起始点，递进构建三角形： 1-1`-2` 1-2``-0`

图-7

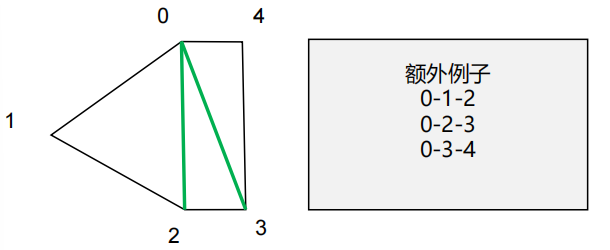

算法总结图解

图-8

剪裁产生新点属性插值

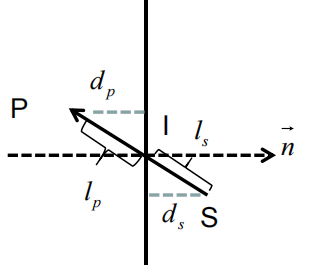

当两个点位于平面内外两侧，我们需要对其进行插值，从而得到相交点的位置/颜色/uv等属性

图-9

插值计算流程：
1.得到边界线的方程表达式
2.将p/s点代入求出边界距离
3.选择任何一条距离作为系数，执行线性插值

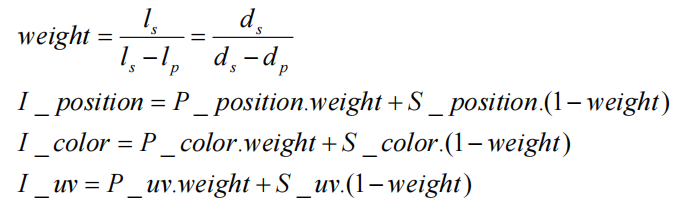

图-10

注意：L和d都是有方向的，Ls是正数，比上Ls-Lp,这个的Lp是负数，减去就相当于相加，所以就是和直线插值算法是一样的，改成投影方便计算

Sutherland-Hodgman算法（三维）

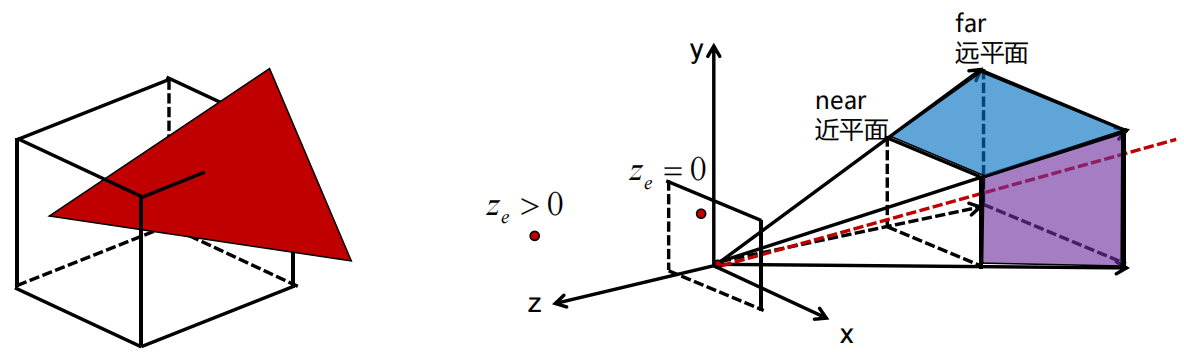

三维情况下，剪裁边变成了剪裁平面；我们选择在NDC构成的-1到1盒体内进行剪裁，但必须保证顶点在摄像机前方，顶点z值不为0（即不与摄像机重合）

图-11

判定条件

根据上述条件以及NDC下坐标必须为-1到1内，可使用剪裁空间坐标对内外进行判定：

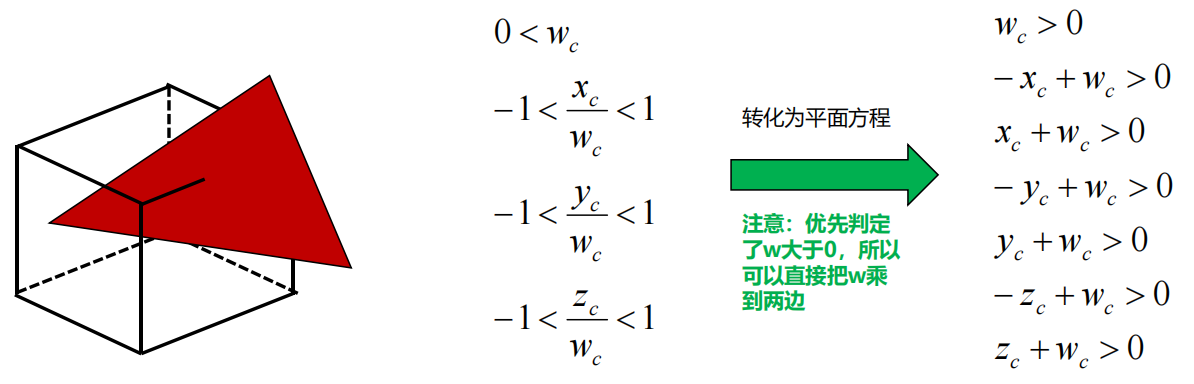

图-12

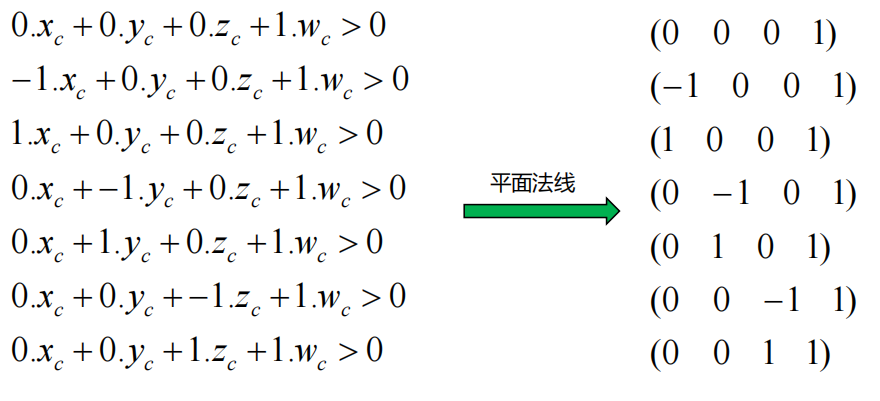

再将上面的判断条件展开，得到：

图-13

任意点代入方程后，得到的结果，都是距离判定平面的“有向距离”
插值交叉点的方法，也可采用前述的距离插值方法
