43-剪裁算法—前置几何知识
Created|Updated|图形学工程&工业仿真1-图形学，构建软光栅
|Post Views:
直线方程理解

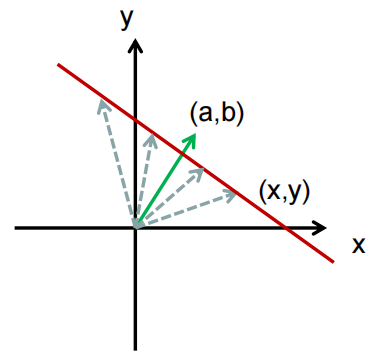

一般直线方程写作:
由此也存在直线方程写作:

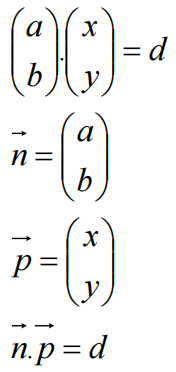

上式可分解为向量点乘，向量(a,b)必须为归一化后的向量
当向量n为单位向量，n向量乘以p向量得到的p向量是n向量方向的投影长度
该表达式可理解为，p点是所有满足向量n投影长度为d的点集合

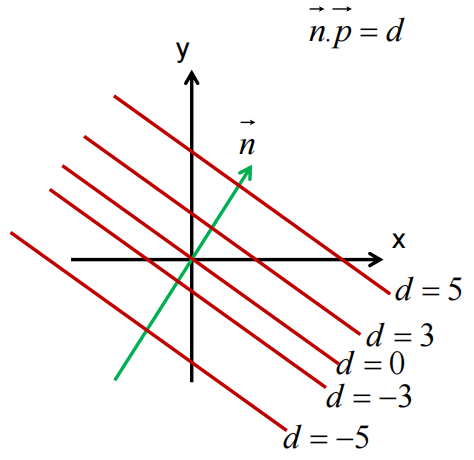

直线方程距离理解
直线表达式中的d发生变化的时候，意味着直线沿着法线n滑动

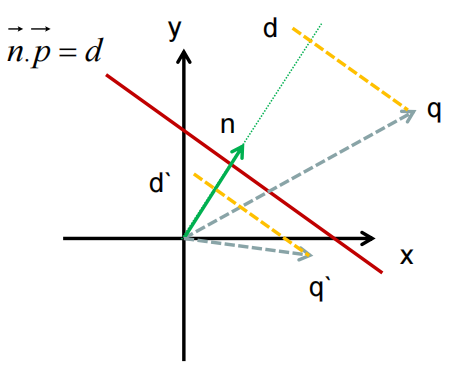

点与直线的距离关系
空间中任一点q，带入到直线方程，得到的结果都是q在n上的投影
表示q在直线法线的一侧，即正面
表示q在直线法线对侧，即背面
平面方程

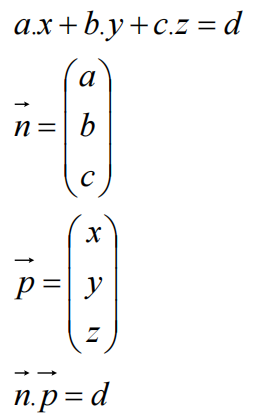

空间中一平面，使用法线方式进行表示如下:

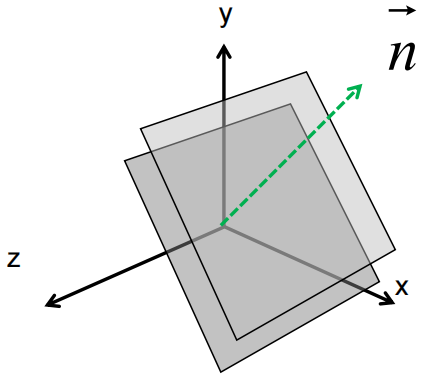

平面方程理解
平面方程的d发生变化时，意味着平面沿着法线n方向滑动

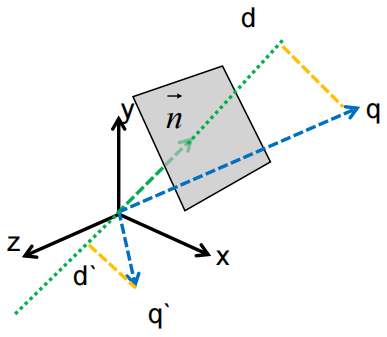

点与平面的距离关系
表示q在平面法线的一侧，即正面
表示q在平面法线的对侧，即背面
