完成了图形的绘制等相关内容后，现在需要实现通过键盘和鼠标在场景中漫游

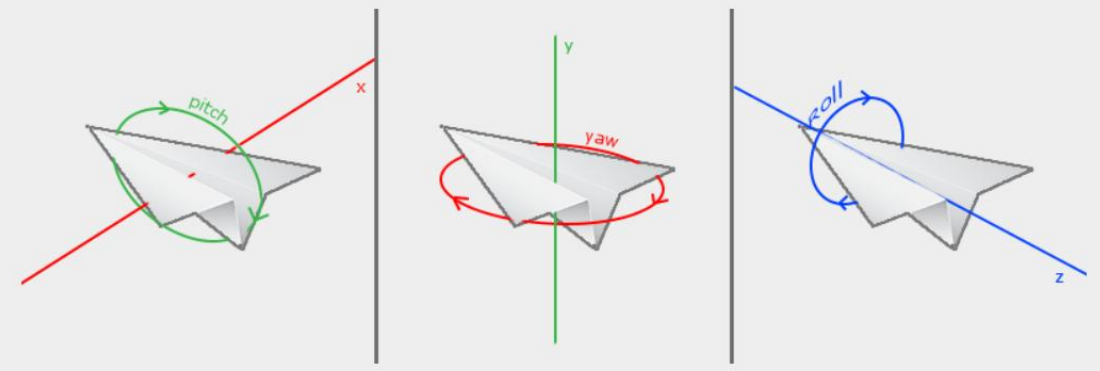

摄像机使用

WASD：代表前/左/后/右平移
鼠标右键：点往左右移动——左右观望；点往上下平移——上下点头

图-1

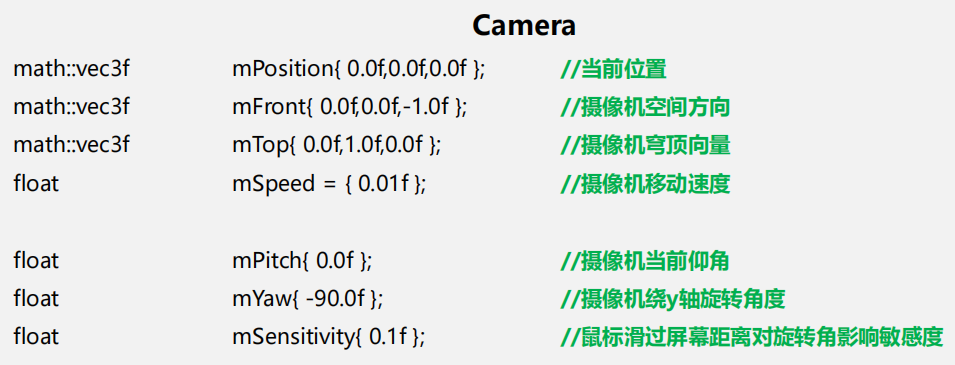

摄像机类的设计

图-2

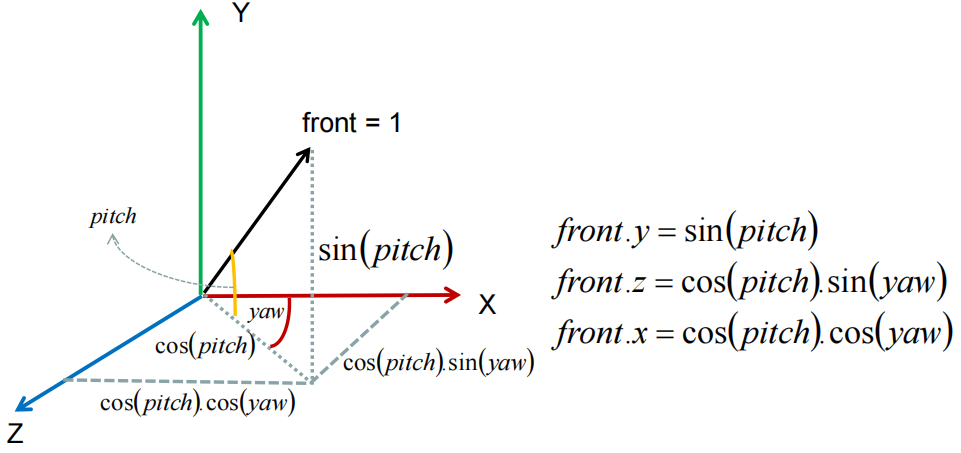

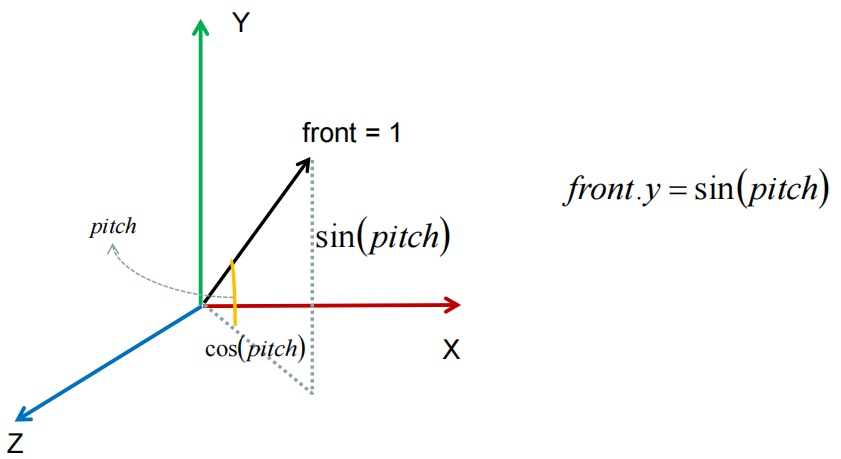

摄像机旋转——front的y值

图-3

图-4

回顾摄像机矩阵构建

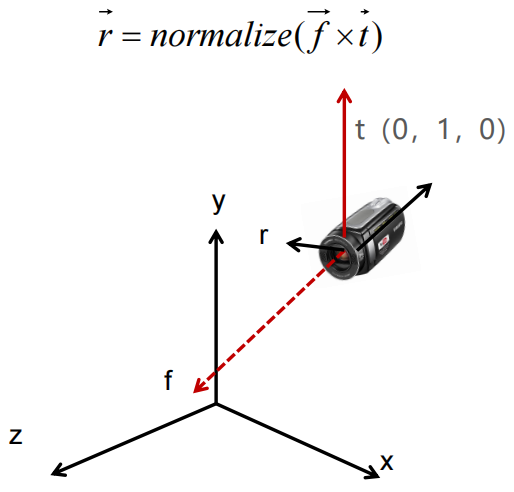

已知方向向量f以及顶部向量t，可知：

图-5

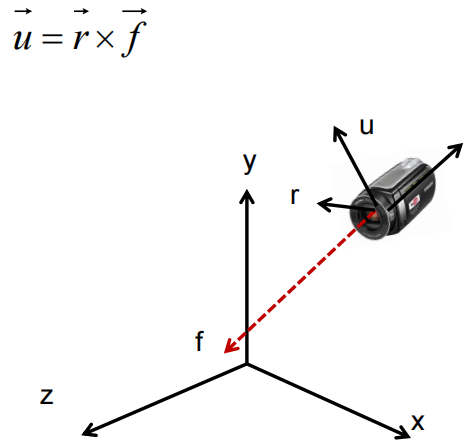

已知方向向量f以及右部向量r，可知：

图-6

添加LookAt函数

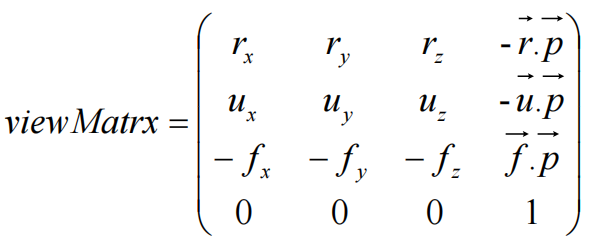

已知ViewMatrix的构成如下:

图-7

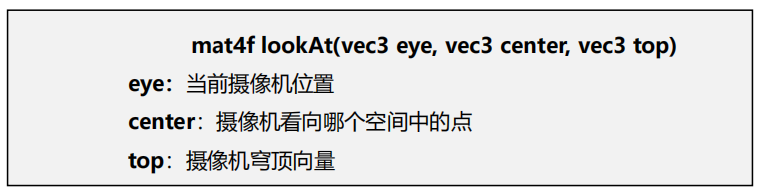

LookAt函数可如下设计：

图-8
